選擇步進電機和驅動器的技術有哪些？



隨著步進電機和驅動器型號的更多類型的更多用戶的選擇應該有一定的壓力，從而以最佳性能，最低的價格選擇自己的產品。  驅動器外殼



選擇標準：



1、首先確定步進電機拖動負載所需的扭矩。



最簡單的方法是在負載軸上添加杠桿，用彈簧秤拉動杠桿，拉動力臂的長度既是負載轉矩。或根據負載特性理論計算。



由于步進電機是電機的控制，所以當前常用的步進電機最大轉矩不超過45Nm，轉矩越大，成本越高，如果選擇電機轉矩大于或超過此范圍，則可以考慮增減裝置。



2、確定步進電機的最大工作速度。



當選擇步進電機時，步進電機的特征在于電機速度的增加和轉矩的降低。步進電機的速度與驅動器的驅動電壓和電機的相電流，電動機相電感，電機尺寸等多種參數有關，一般規律是：驅動電壓越高，扭矩下降越慢;電機的相電流越大，轉矩下降越慢。在程序的設計中，電機轉速應控制在600 r / min或800 r / min，當然這是非常標準的，可以參考<力 - 頻特性。



3、根據負載最大轉矩和最大轉速這兩個重要指標，再參照<力矩 - 頻率特性>，可以選擇適合自己的步進電機。



4、如果您認為您選擇的電機太大，可以考慮添加減速裝置，這樣可以節省成本，還可以使您的設計更加靈活。要選擇正確的減速比，要考慮轉矩和轉速之間的關系，選擇最佳解決方案。



最后，考慮一定（如50％）的轉矩余量和速度裕度。



5、您可以選擇混合步進電機，如果由于價格因素，可以選擇無功步進電機。



6、嘗試選擇細分驅動器，并使驅動器工作在子狀態。



7、選擇時間，不要進入電機扭矩只有一個指標的誤差，那就是馬達的扭矩越大越好，速度指標要一起考慮。

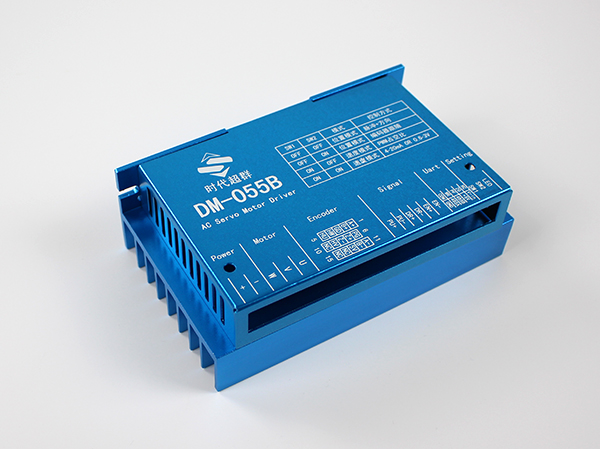

8、超小型驅動器和微型驅動器依靠外殼作為散熱器，如果沒有冷卻條件，則應將其固定在較大，較厚的金屬板或外部風扇冷卻，并且驅動器和低速工作場合（當驅動器熱量較大時），可以使用90型驅動的風扇。驅動器外殼
